超声波泥水界面仪(Ultrasonic Sludge Level Analyzer）

产品概述

　　CZ-USL型超声波泥水界面仪专为污水处理工艺中污泥界面的连续在线监测而设计。仪器利用可靠的超声波回波检测原理，检测出传感器探头与污泥界面的距离和底面的距离，实现了0-10米污泥厚度变化实时监测和相关工艺过程的控制，从而优化排泥控制和加药控制，防止出水恶化，避免污泥脱氮和分解，优化工艺控制流程。

性能特点

〇  可靠的超声波回波测量原理，使用简单；

〇  配备自动清洗系统，减少了维护工作量，提高了

〇  超声波发射能量自动调节，能够适应各种测量介质和宽广的量程；

〇  先进的电路设计和软件算法，能够消除现场干扰，稳定精确测量；

〇  大屏幕液晶显示测量值的同时可以图形显示污泥分层状态；

〇  中文菜单，操作简便；　　　　　　〇  4-20mA隔离电流输出；

〇  可选现场总线接口；　　　　　　　〇  设定限值报警和故障报警继电器输出。

应用领域

 Δ  给水厂　　　　　沉淀池

 Δ  污水处理厂　　　 初沉池、二沉池、浓缩池

 Δ  洗煤厂　　　　　 沉淀池

 Δ  电力　　 　　　　灰浆沉淀池

工作原理

     浸入水中的超声波传感器向水底发出一束超声波，超声波在向下传播的过程中，遇到悬浮及沉淀的污泥后会反射回来，并且不同密度的污泥层反射回来的信号强度也不同。仪器通过检测反射回来的超声波信号强度及时间，并经过处理，就可以得到污泥界面的深度或厚度。

性能指标

量      程：  0～10米

分  辨  率：  0.001米

精  确  度:   +1%FS

标      定：  出厂标定，可现场校准

显      示：  LCD液晶显示日期时间，测量值，历史趋势线等

连接方式：   G1英寸外管螺纹

传感器电缆：  屏蔽电缆8米，（其他长度可在订货中说明）

防护等级：  IP65（变送器）　　　IP68 (传感器)

工作温度：  变送器：-20～70℃　传感器：0～70℃

模拟输出：  隔离4～20mA，最大负载500Ω，故障状态下3.8mA或21mA可选

继电器输出：2个控制固体继电器输出；1个报警固体继电器输出；容量：2A，250VAC

数字接口：  RS-232活RS-485可选

现场设置：  通过变送器按键完成

工作电源：  220VAC+10%,50Hz；24VDC+10%可选

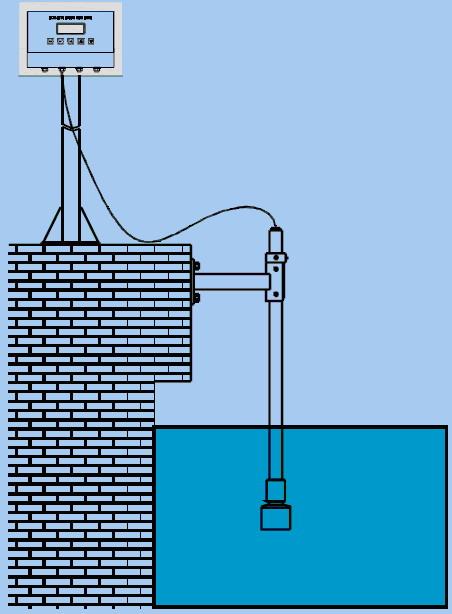

现场安装

泥水界面计传感器探头必须和水面保持垂直安装。

泥水界面计传感器探头与池底之间应该无其他固体遮挡，否则会产生干扰信号。

泥水界面计传感器探头应该避免受到水中漂浮物的撞击，如果水中悬浮物容易黏附在探头表面，建议安装自清洗系统以保持探头表面清洁。

探头浸没深度推荐为20cm左右，探头距池壁距离最少为30cm。
