超声波污泥浓度计(Ultrasonic Sludge Density Analyzer)

产品概述

  CZ-USD型超声波污泥浓度计是为市政污水、工业废水、工业浆料等处理过程中的高浓度污泥和浆料浓度测量而设计的在线检测仪表。可以实时在线监测0.2%至60%的污泥和悬浮物浓度的变化并实现相关工艺过程自动控制。其超声波测量方式比射线测量方式具有绝对的安全性，因而广泛应用于污水处理，给水，造纸、冶金、矿山等多个领域。

性能特点

〇 超声波测量方法，无射线污染，绝对安全；

〇 超声波发射能量自动调节，能够适应各种测量介质和宽广的量程；

〇 先进的电路设计和软件算法，能够消除现场干扰，稳定精确测量；

〇 浸入式传感器主要应用于大口径的管道、容器、水池、河流的测量场合；

〇 管段式传感器应用于测量管道中流体浓度时使用

〇 大屏幕液晶显示，可显示趋势线；　　　〇 测量单位%或g/l可现场选择；

〇 中文菜单，操作简便；　　　　　　　　〇 4～20mA隔离电流输出；

〇 可选现场总线接口；　　　　　　　　　〇 设定限值报警和故障报警继电器输出。

应用领域

Δ 给水厂及污水处理厂　　回流污泥、初沉池、二沉池、浓缩池、污泥脱水等

Δ 洗煤厂、矿山、造纸、电力　　矿浆浓度、煤泥浓度、灰浆浓度、纸浆浓度等

工作原理

    　传感器向被测介质中发出一束超声波脉冲，超声波经过悬浮颗粒时由于悬浮颗粒的散射和吸收会发生衰减，超声波在污泥或固体悬浮物中的衰减与液体中的污泥浓度或固体悬浮物浓度有关，通过测量超声波的衰减值可以计算出污泥或固体悬浮物浓度。不同种类的污泥或固体悬浮物对超声波的衰减特性不同，通过调整传感器的间距以及工作的频率可以适应各种不同的测量场合。

性能指标

量       程：   初沉池污泥：0～20%　二沉池污泥：0～8%    矿浆、泥沙：0～60%

分  辨  率：   0.01%

精  确  度:    +2.5%FS

标      定：   出厂标定，可现场校准

显      示：   LCD液晶显示日期时间，测量值，历史趋势线等

传感器电缆： 屏蔽电缆8米，（其他长度可在订货中说明）

防护等级：   IP65（变送器）　IP68 (传感器)

工作温度：   变送器：-20～70℃　　传感器：-20～70℃

模拟输出：    隔离4～20mA，最大负载500Ω

继电器输出：2个控制固体继电器输出；1个报警固体继电器输出；容量：2A，250VAC

数字接口：   RS-232活RS-485可选

现场设置：   通过变送器按键完成

工作电源：  220VAC+10%,50Hz；   24VDC+10%可选

现场安装

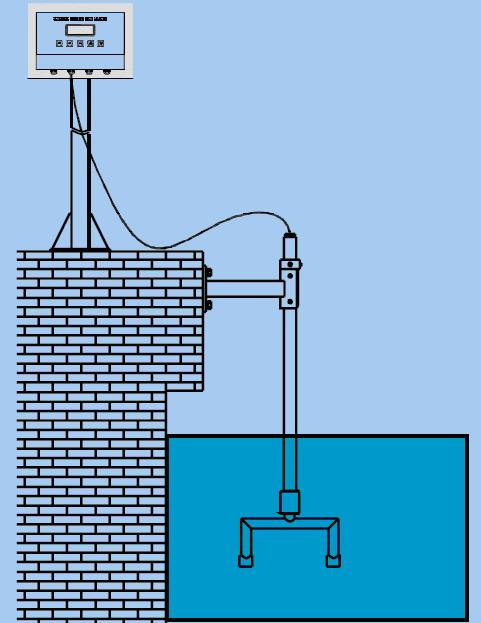

浸没式安装方式

浸没式传感器的最小浸没深度为30cm，或者浸没至取样时通常所达到的深度。

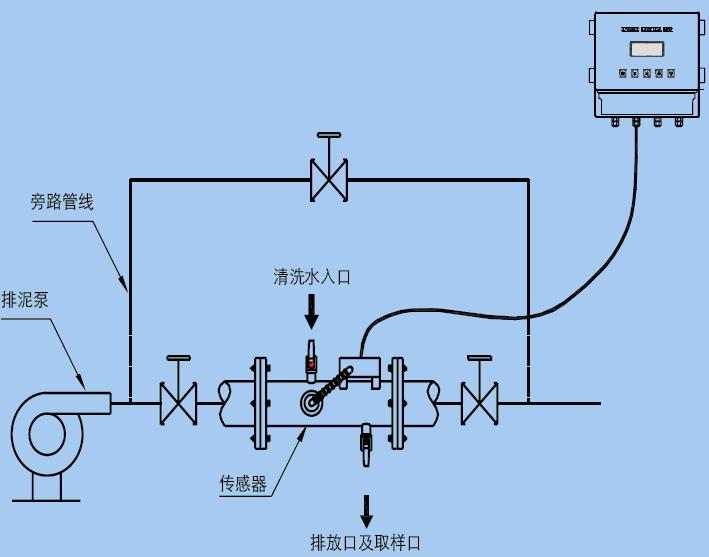

管道式安装方式

 　　管道式传感器主要用于监测污泥管道内的污泥浓度，传感器应安装于能够保证满管的管段，避免跌空造成管道内有较多气泡。

管道式传感器有法兰连接安装和插入式安装两种方式，法兰连接安装方式用法兰将传感器管段嵌入管道中；插入式安装直接在原有官道上打孔，将传感器通过底座和球阀插入管道中。
