在线式悬浮物浓度计(Suspend Solids Analyzer)

产品概述

　　CZ-MLSS型悬浮物浓度计是为测量市政污水/工业废水处理过程中水中的悬浮固体和蚀度而设计的在线监测仪表。可应用于检测活性污泥和生化处理过程的污泥浓度变化，提供连续、准确的测量结果。采用创新的多光束相互补偿技术，能够消除传感器光窗粘污造成的测量误差，明显地提高测量精度，减少了维护工作量，提高了工作可靠性，特别适用于污水处理领域恶劣的工况。此外，传感器带有空气吹扫清洗功能，通过外接压缩空气可以实现仪器仪表的自动定时清洗功能。

性能特点

〇  创新的多光束相互补偿技术，消除光窗粘污造成的测量误差；

〇  空气自清洗功能，基本免维护；

〇  测量方式自动转换适应大量程范围；

〇  气泡自动消除功能，可用于曝气池；

〇  大屏幕液晶显示，可显示趋势线；

〇  测量单位g/l或mg/l可现场选择；

〇  浸没式传感器适合池壁安装；

〇  插入式传感器适合管道安装；

〇  中文菜单，操作简便；

〇  4-20mA隔离电流输出；

〇  可选现场总线接口；

〇  设定限值报警和故障报警继电器输出。

应用领域

　　给水池　沉淀池   进水口、出水口、曝气池、回流污泥、初沉池、二沉池、浓缩池、污泥脱水、造纸厂等．

工作原理

    　光源发出的红外光透过被测悬浮物后照射在接收元件上。光线经过被测物吸收、反射和散射后仅有一小部分光线透射过去。透射光的透射率与被测污水悬浮固体含量之间关系，可以用朗伯特-比尔定律来描述，lnS=C-K*MLSS,CZ-MLSS表示悬浮固体含量，K、C都是常数。所以通过测量透射光的透射率就可以计算出悬浮物浓度。

　　常规的单光束测量法容易受到光窗粘污等因素的影响，我们研究的多光束自动补偿法通过两个发射器和两个接收器产生一系列光路，得到一组数据，通过比较计算这些数据可以自动消除光窗粘污、温度变化、器件老化等影响，实现稳定、精确的测量。

性能指标

量      程：  0～5000mg/l； 0～20g/l；0～100g/l

分  辨  率：  1mg/l或0.01g/l

精  确  度:   +1%FS

标      定：  出厂标定，可现场校准

显      示：  LCD液晶显示日期时间，测量值，历史趋势线等

连接方式：   Rc1英寸外管螺纹

传感器电缆：  屏蔽电缆8米。

防护等级：  IP65（变送器）　IP68 (传感器)

工作温度：  变送器：-20～70℃　　传感器：0～70℃

模拟输出：  隔离4～20mA，最大负载500Ω

继电器输出： 2个控制固体继电器输出，1个报警固体继电器输出，继电器容量： 2A，250VAC

数字接口：  RS-232或RS-485

现场设置：  通过变送器按键完成

工作电源：  220VAC+10%,50Hz；  24VDC+10%可选

现场安装

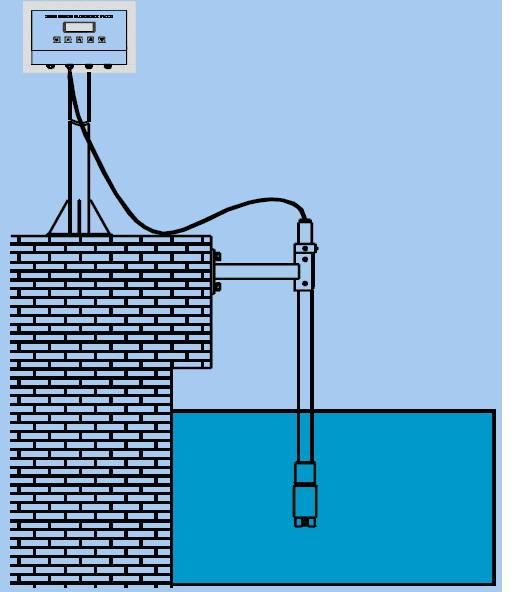

浸没式安装方式

　浸没式传感器的最小浸没深度为30cm，或者浸没至取样时通常所达到的深度，并避免强光直射。

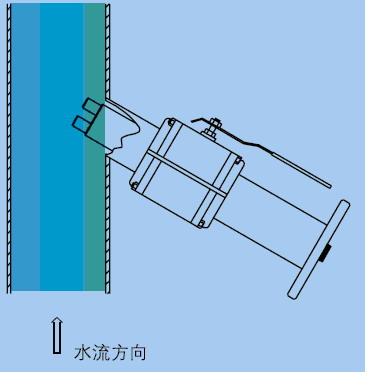

插入式探头安装方式

插入式传感器应该安装于上向流管路部分，如果不能实现，则推荐安装在水平管路底部中心45°～90°角度处。注意不要将其安装在下向流管路、水平管路的顶端或者底端等位置
